導入：

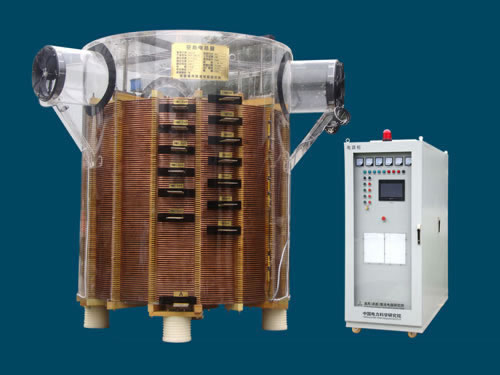

この過電流試験装置は、主にスーパーパワーIGBTモジュール部品が柔軟DC送信電力システムにおける電流の上行うこと試験用電源として使用されます。 DC透過試験装置は、調整可能な高電圧の直流電源を充電してテストプラットフォームを提供します。これは、コンデンサの充電のためのSCRの電圧制御整流器を採用しています。そこで我々は、過電流試験装置は、高速ダイナミック応答速度、高い制御精度とスマートな保護を持って、DSPコンピュータデジタル制御技術を採用しています。試験は、タップのグループを所有している中空コアリアクターを装填し、この直流送電試験装置は、電流遮断試験の上に「IGBTモジュールの構成要素のさまざまなニーズを満たすことができます。柔軟な直流過電流試験装置は、工業、鉱業企業、科学研究機関、高電圧DCおよび低リップル電源が必要な他の分野で使用することができます。
直流伝送試験装置の主な技術的特長：
1. DC過電流試験装置は、整流器、変圧器一次側SCR ACレギュレータと二次側のマルチグループ三相ブリッジシリコンダイオード整流器の直列接続を採用しています。あなたは6パルス整流器、12パルス整流器または24パルス整流器を選択することができます。
この直流送電試験装置の2マスターコントローラは、速い応答速度とオーバーシュートなしに、DSPマイコンデジタル制御を使用しています。
3.柔軟なDC送信電力システム過電流試験装置は、高速ヒューズは、ヒューズアラームと回路ブレーカ保護吹き、電圧の下で、電圧の上に、このようなオープンな相として多くの保護機能を、実現。電流および電流制限保護で出力。出力短絡および瞬時過負荷保護。 SCR整流器部品、整流器、変圧器、バス銅バー過熱や他の保護。
4.このDC伝送試験装置は、表示、保存、DC電流、DC電圧、およびAC電流のプロセスの曲線を記録することができます。
5.顧客の要件に応じて、我々はこの過電流試験装置の遠隔制御や監視を実現するために、CANバス、PROFIBUS、イーサネット、RS485とRS232光ファイバ通信を設定することができます。
6.は、RS485通信インタフェースを介してコンピュータに接続することができ、かつ、コンピュータに再記憶され、次にUディスクによって記憶することができます。
7.この直流送電試験装置は、国家GB3859-93標準およびIEC60146の試験要件に準拠しています。
柔軟な直流送電過電流試験装置の主な仕様：
| 電源 | など3P AC380V、400V、450V、周波数（50Hzの） |
| 定格出力電圧 | 3000V、5000V、8000V、10KV、12KV、15KV、20KV、任意の電圧仕様 |
| 定格出力電流 | 10A、20A、50A、100A、200A、300A、500A、800A、1000A、任意の現在の仕様 |
| 制御精度 | ≤±1％ |
| 運転モード | ローカルまたはリモートの動作モード |
| 出力制御モード | 電流定電圧制限出力制御モードを制限する定電圧 |
| 整流器変圧器の構造モード | ドライタイプを注ぐエポキシ |
一般（成都）整流電器研究所は、中国の柔軟な直流送電電力システムの過電流試験装置の専門メーカーとサプライヤーです。このDC伝送試験装置に加えて、我々はまた、試験装置をアイドリング絶縁抵抗とDCモータを製造します。当社の製品はアメリカ、ドイツ、オーストラリア、シンガポール、インド、ブラジル、イラン、ベトナム、カザフスタン、マレーシアなどに輸出されています
